# 2do Avance
## Clasificación de datos de combinación de sensores para modelos de pronósticos en componentes mecánicos
### Adrián Alejandro Rodríguez Villarreal
### 30 Abril 2018

---

class: secciones
background-image: url("assets/logocimat.png")
background-size: 10%
background-position: 5% 95%

## Organización

- Antecedentes
- Definición del problema
- Justificación
- Objetivos
- Metodología
- Experimentos y Resultados
- Contribuciones
- Conclusión y trabajo futuro

---
background-image: url("svg/Mantenimiento_Diagrama.svg")
background-position: 30% 40%
background-size: 90% 90%
## Antecedentes
### <center> Tipos de Mantenimiento </center>

---
background-image: url("svg/Dibujo_Degradacion_sistema.svg")
background-position: 40% 65%
background-size: 60% 80%
## Esquema de degradación de un sistema

---
background-image: url("svg/Barras_Fases_Mantenimientos.svg")
background-position: 40% 65%
background-size: 90% 90%
## Evolución Mantenimientos

---
## Definición del problema

- Detección de estados anómalos y el estado actual de la máquina.

- Calcular los tiempos de vida restante útil de Máquinas/herramientas
en base a la información de múltiples sensores en tiempo real

- Conjuntar los 2 procesos previos, para predecir el RUL en el caso de que se haya entrado a la fase de transición

---
## Justificación

Existen estudios previos que muestran que es posible realizar la
detección de anomalías y predicción de vida útil usando datos de
sensores ( de un tipo de sensor), pero es posible extender las
metodologías y aumentar el desempeño en estas tareas usando la
combinación de sensores y desarrollar algoritmos nuevo de ML e IA.

---
## Objetivos
- Implementar los métodos de ML e IA para detectar estados
anómalos (estado correcto, transición, fallo) en tiempo real,

- Lograr predecir con buena precisión el RUL (Tiempo de Vida
Restante Útil) de componentes/máquinas a partir de los datos
sensoriales disponibles

- Cálculo de características de datos de sensores
(WPD,Estadistícas,FFT) y implementar metodología de
selección de características importantes.

---
## Objetivos

- Implementar en diferentes aplicaciones (Componentes críticos
de sistemas hidráulicos, drilling)

- Se pretende exponer las ventajas de métodos más recientes vs
métodos clásicos, y de los métodos propuestos contra los métodos de la literatura.

---
## Metodología
<center><img src="svg/Metodologia_Metodos_Anomalías.svg" width=70% height=35% align="top"></center>
<hr>
<center><img src="svg/Metodologia_Metodos_RUL.svg" width=70% height=35% align="top"></center>

---
background-image: url("svg/Metodologia_online.svg")
background-position: 20% 50%
background-size: 90% 90%
## Metodología Online

---
## Metodología
### Métricas

Para comparar los modelos y sus desempeños se usará algunas métricas relevantes como las siguientes:

.pull-left[
**Regresión**
- MAE - `$\frac{1}{n}\sum_{j=1}^{n}|\Delta(i)|$`
- SMAPE - `$\frac{1}{n}\sum_{j=1}^{n}|\frac{100\Delta(i)^2}{ (y_i+\hat{y_i})/2 }|$`
- RMSE - `$\sqrt{\frac{1}{n}\sum_{j=1}^{n}|\frac{100\Delta(i)^2}{y_i }|}$`
- Métricas específicas para penalizar pronósticos que sobrepasen RUL real
]
.pull-right[
**Clasificación**
- accuracy - `$\frac{(TP+TN)}{TP+FP+FN+TN}$`
- precisión - `$\frac{TP}{TP+FP}$`
- recall - `$\frac{TP}{TP+FN}$`
- F1 - `$2*\frac{Precision*Recall}{Precision+Recall}$`
- ... Otras métricas para clases desbalanceadas
]

---
## Datos para experimentos

.pull-left[
#### Componentes Hidráulicos
- NASA Bearings IMS
  - ti.arc.nasa.gov/tech/dash/-groups/pcoe/prognostic-data-repository/
- FEMTO PHM 2012 Challenge
  - data-acoustics.com/measurements/-bearing-faults/bearing-6/
- Experimentos Bearing CIDESI
]

.pull-right[
#### Drilling

- Drilling (IIT)
  - www.iitk.ac.in/iil/datasets/
- Experimentos Drilling CIDESI
]

---
background-image: url("svg/NASA_Bearings_dibujo.svg")
background-position: 0% 20%
background-size: 50% 50%
## NASA Bearings

.pull-right[
* Rotación 2000RPM
* 6.5 GB's de datos
* 3 Sets de corrida hasta fallo
* 2156/984/6324 archivos/set
* Frec. muestreo 20kHz
]

---

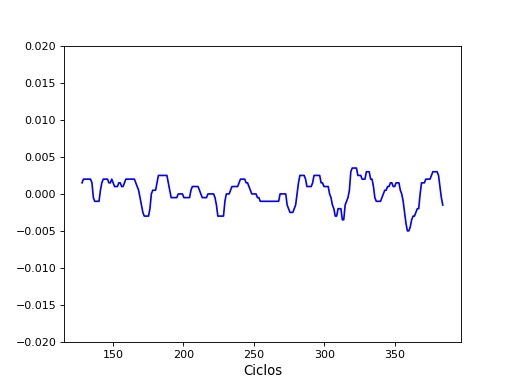

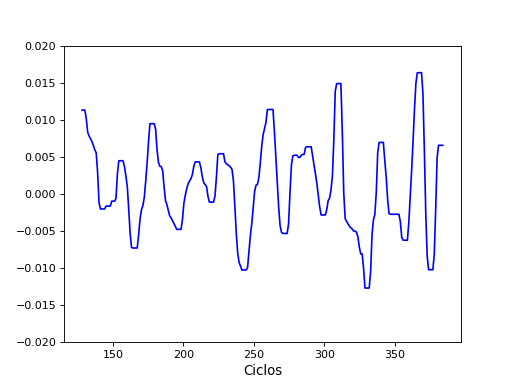

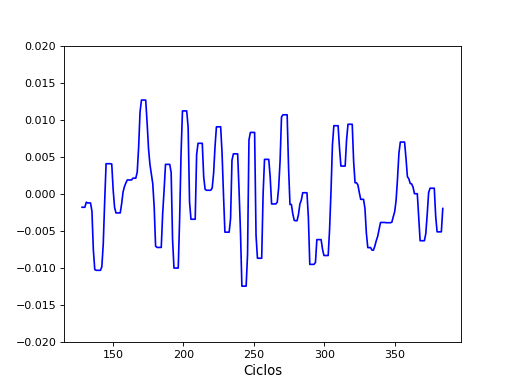

## DRILLING

<img src="svg/Drilling_tipos_fallos.svg"></img>
.pull-left[

]

.pull-right[
- 3-AxisCNC EMCO Concept Mill 105
- Broca de 9 mm de diámetro
- Frec. muestreo = 32768 Hz
- 4 Estados (3 Fallos, 1 Perfecto)
- 121 Muestras Totales
- Cada muestra consta de 8 seg
]

http://www.iitk.ac.in/iil/datasets/

---
background-image: url("svg/Degreadacion_tiempo_fft_tiempo.draw.svg")
background-position: -15% 60%
background-size: 60% 80%

## FEMTO PHM2012

.pull-right[

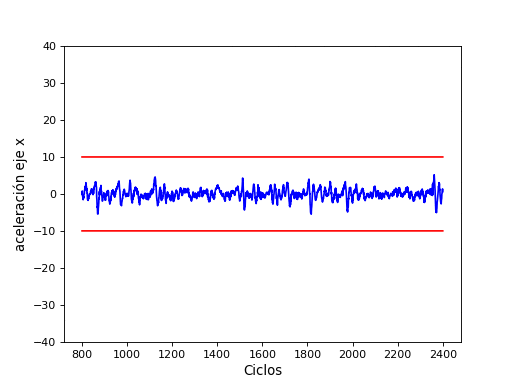

<img src="serie_degradacion.gif" width=300 height=342>
</br>
Frec. muestreo: 25.6 KHZ </br>
3 Tipos de Condición </br>
6/11 Corridas Train-Test</br>
2GB Información.</br>
]
<br>
<br>
http://data-acoustics.com/measurements/bearing-faults/bearing-6/

---
## Estadísticos para el dominio del Tiempo

Dependiendo la frecuencia de muestreo de la señal y de las frecuencias internas de la señal, es posible sumarizar la información y reducir a una matriz de características por cada cierto segmento de un tamaño apropiado con lo cual puede ser más manejable tratar la información para dejarla lista para realizar clasificación o agregación

.pull-left[
- Media absoluta
- Raiz cuadratica media
- Asimetría (Skewness)
- Rango intercuartil
- Picos encima de cuartiles superiores

]

.pull-right[
- Desviación estándar
- Distancia pico a pico (peak to peak)
- Varianza
- Kurtosis (cuarto momento)
- Entropía
]

---
background-image: url("svg/WPD(1).svg")
background-position: 40% 40%
background-size: 70% 70%
## <sup>Wavelet Packet Transform y Wavelet Decomposition</sup>

---
background-image: url("svg/FFT.svg")
background-position: 40% 40%
background-size: 70% 70%
## Fast Fourier Transform

---
background-image: url("svg/Matriz_features.svg")
background-position: 40% 40%
background-size: 70% 70%
## Matriz de Características

---
## Experimento clasificación de errores (Drilling)

- Se realizó un ejercicio de clasificación sobre datos de Drilling, para usar algunos de los pasos como es el preprocesamiento, la transformación de características y la clasificación en sí. Aún está pendiente realizar Optimización de hiperparametros y validar con varias métricas el desempeño.

- Se mandó ejecutar varios clasificadores base para ver cuanta diferencia se muestra entre los clasificadores base contra los de boosting y bagging, y ver si los que consideran relaciones lineales logran algo por encima del azar.

---
## Clasificación Drilling Accuracy/Performance

---
background-image: url("svg/Res_Confusion_DRILL.svg")
background-position: 70% 60%
background-size: 80% 80%
## Resultados

---
## FEMTO PHM 2012 (Metodologías)

Se ha aplicado 2 metodologías :
- Usar los datos de entrenamiento sin considerar estratificar modelos en base a tipos de Bearings

- Generación de modelo por cada tipo de Bearing, y selección de modelo usando (DTW, HMM)

Al momento ambos métodos presentan resultados no mejores al ganador de la competencia

---
background-image: url("svg/Copia_de_EsquemaProceso.svg")
background-position: 40% 40%
background-size: 90% 90%
## FEMTO PHM 2012 (Metodologías)

---
## FEMTO PHM 2012 (Resultados)

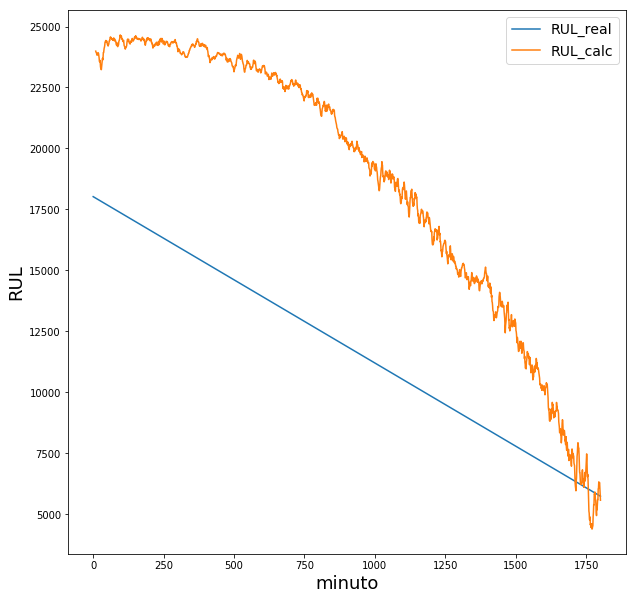

<img src="png/1.png" width="37%" height="25%">

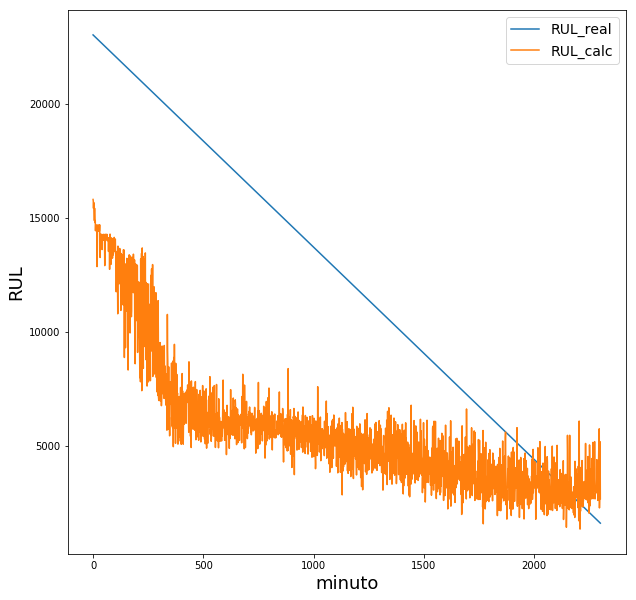

<img src="png/3.png" width="37%" height="25%">

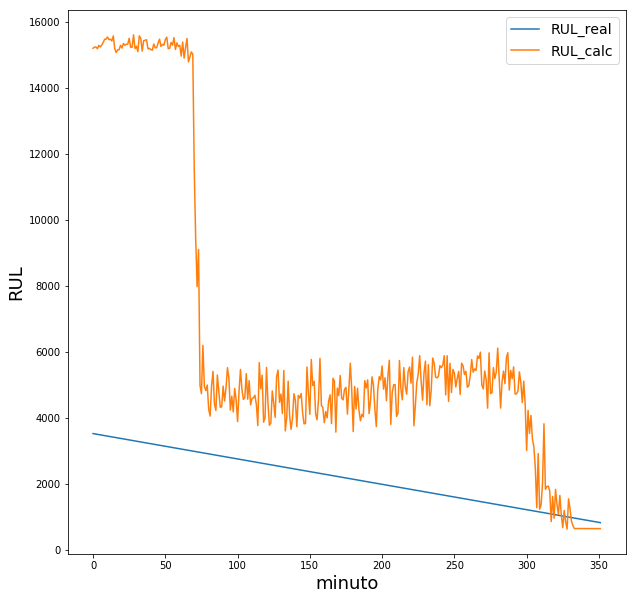

<img src="png/4.png" width="37%" height="25%">

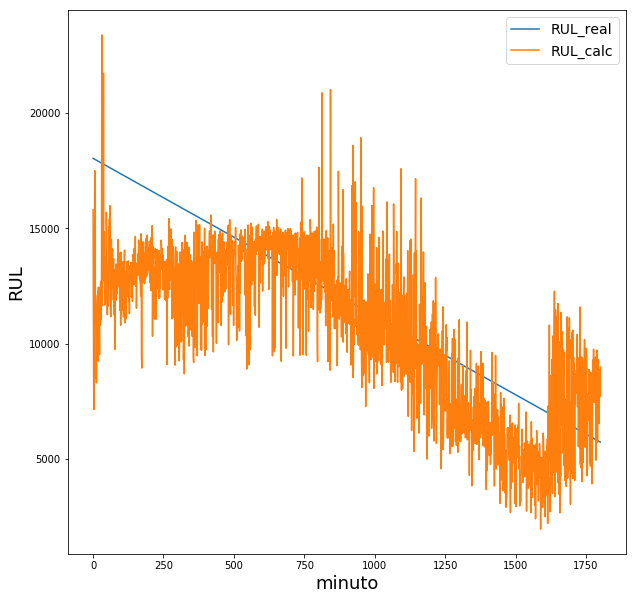

<img src="png/5_noseleccion.png" width="37%" height="25%">

---
## FEMTO PHM 2012 (Resultados)
Para la competencia PHM 2012 **Nectoux, Gouriveau, Medjaher, et al. (2012)** se solicita usar una métrica que penaliza más los pronósticos tardíos

`$$\%Er_i = 100*\frac{ActRUL_{i}-\hat{RUL}}{ActRUL_i}$$`

y la penalización se realiza con la siguiente función

$$
   A_{i} =
   \begin{cases}
       e^{-ln(0.5)(Er_i/0.5)} & \text{si `$Er_i \leq 0$`}\\
       e^{+ln(0.5)(Er_i/20)} & \text{si `$Er_i \geq 0$`}\\
  \end{cases}
$$

- Sin seleccionar modelo en base a datos de señal: `$A_i ~ 0.10-0.15$`
- Seleccionando modelo en base a DTW o HMM : `$A_i ~ 0.20-0.25$`
- Ganador de la competencia Sutrisino **Sutrisno, Oh, Vasan, and Pecht (2012)**: `$0.3066$`

---
## NASA Bearings IMS (Análisis Exploratorio)

---
## NASA Bearings (Metodologías )
Se está desarrollando y buscando la metodología adecuada,

- Obtener características, Selección de Variables importantes, Usar cada señal por separado, Seleccionar mejor modelo según ajuste de señal de prueba.
- Usar método MoG-HMM como se propone en **Tobon-Mejia, Medjaher, Zerhouni, et al. (2012)**
- (Pendiente) Aumentar características agregando como predictor la clasificación del estado de la maquina (bueno,transición)

---
## NASA Bearings (Resultados)
Aún se está en desarrollo por lo cual aún no se tiene resultados concluyentes para este experimentos, a excepción de pruebas de validación.

---
## Contribuciones

- Existen estudios previos que muestran que es posible realizar la detección de anomalías con el sensor, por ejemplo: es posible detectar las fallas de bombas y cálculo de RUL con los datos de acelerómetros, en este estudio proponemos combinación de sensores (acelerómetro, voltaje y corriente) para mejorar la precisión del resultado del modelo de pronóstico.

- Algoritmo corriendo durante la generación de los datos.

---
## Conclusión y Trabajo Futuro

- Se comparó métodos base o clásicos contra métodos de boosting para comprobar la diferencia en desempeño.

- Se vio que es posible aumentar la exactitud de las predicciones de clasificación, usando características Wavelets.

- Para la parte de Predicción de tiempo o ciclos de vida restante útil, se ha probado varias metodologías y aun se esta realizando desarrollo y pruebas de otra metodología.

- En cuanto al documento formal de la tesina se tiene un avance considerable, falta agregar parte de los resultados que se tienen más los que faltan, y agregar un capítulo de teoría.

---
## Bibliografía

Friedman, J, T. Hastie and R. Tibshirani (2001). _The elements of
statistical learning_. Vol. 1. 10. Springer series in statistics
New York.

James, G, D. Witten, T. Hastie, et al. (2013). _An introduction to
statistical learning_. Vol. 112. Springer.

Lee, J., H. Qiu, G. Yu, et al. (2009). _Rexnord Technical Services
(2007).'Bearing Data Set', IMS, University of Cincinnati. NASA
Ames Prognostics Data Repository_.

Nectoux, P., R. Gouriveau, K. Medjaher, et al. (2012). "PRONOSTIA:
An experimental platform for bearings accelerated degradation
tests." In: _IEEE International Conference on Prognostics and
Health Management, PHM'12._ IEEE Catalog Number: CPF12PHM-CDR. ,
pp. 1-8.

Saxena, A., J. Celaya, E. Balaban, et al. (2008). "Metrics for
evaluating performance of prognostic techniques". In: _2008
International Conference on Prognostics and Health Management_.
IEEE. , pp. 1-17.

---
## Bibliografía

Sutrisno, E., H. Oh, A. S. S. Vasan, et al. (2012). "Estimation of
remaining useful life of ball bearings using data driven
methodologies". In: _2012 IEEE Conference on Prognostics and
Health Management_. IEEE. , pp. 1-7.

Tobon-Mejia, D. A., K. Medjaher, N. Zerhouni, et al. (2011).
"Hidden Markov models for failure diagnostic and prognostic". In:
_2011 Prognostics and System Health Managment Confernece_. IEEE. ,
pp. 1-8.

Tobon-Mejia, D. A, K. Medjaher, N. Zerhouni, et al. (2012). "A
data-driven failure prognostics method based on mixture of
Gaussians hidden Markov models". In: _IEEE Transactions on
reliability_ 61.2, pp. 491-503.

Verma, N, R. Sevakula, S. Dixit, et al. (2015). "Data driven
approach for drill bit monitoring". In: _IEEE Reliab. Mag_, pp.
19-26.

Wu, Q, Y. Feng and B. Huang (2016). "RUL Prediction of Bearings
Based on Mixture of Gaussians Bayesian Belief Network and Support
Vector Data Description". In: _Theory, Methodology, Tools and
Applications for Modeling and Simulation of Complex Systems_.
Springer, pp. 118-130.
